【Substance Designer】チュートリアルにのっとってメタリックな板を作る

現実の世界でもよく見る十字方向に溝のついている鉄板をSubstance Designerで制作しました。

Adobeの英語のチュートリアルを見れば丁寧に説明されています。

www.youtube.com



が自分用のメモとして。

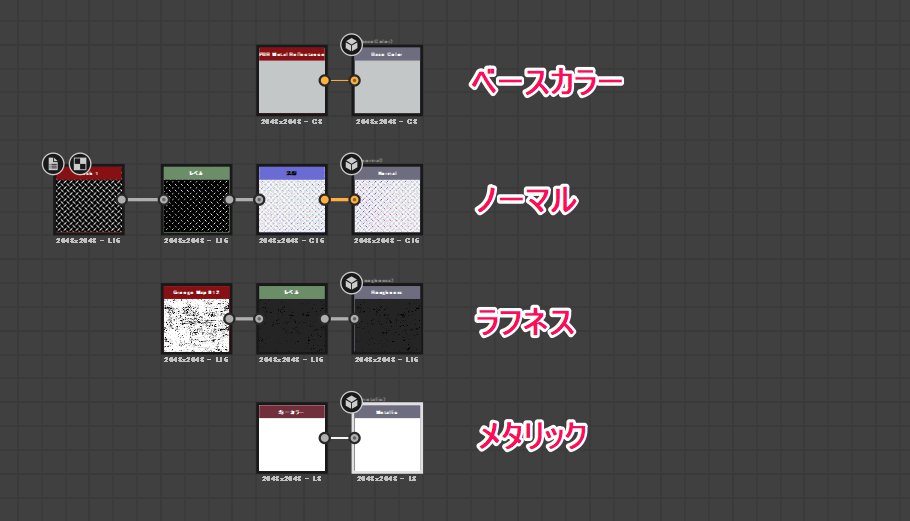

全体のグラフの構成

全体はこんな感じ。

すべてが一直線のノードでつなげられます。



上から

・ベースカラー

・ノーマル

・ラフネス

・メタリック



といった具合。

f:id:ninotk:20210919172636j:plain

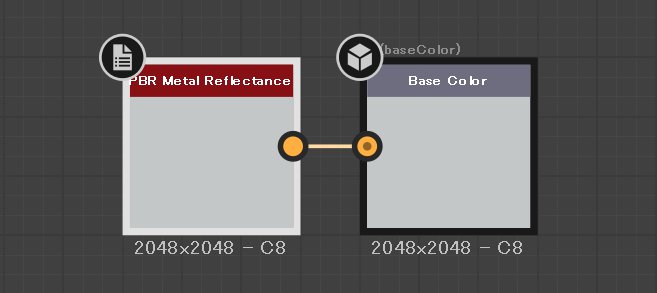

ベースカラー

左から順に

・PBR Metal Reflectance

・BaseColor出力



f:id:ninotk:20210919173159j:plain



PBR Metal Reflectanceはライブラリから検索すれば出てくるのでドラッグすればOK。

設定するプロパティは「インスタンスパラメーター」のMetal Colorを「Iron」に。

f:id:ninotk:20210919173046j:plain

BaseColorは特になし。

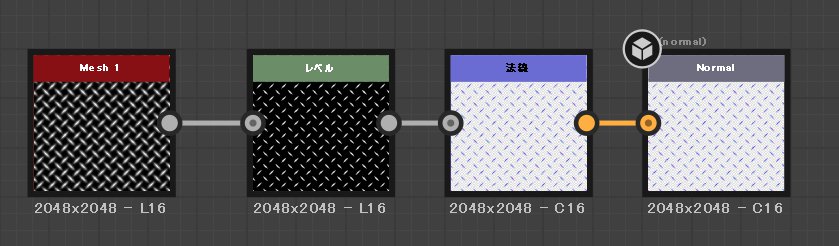

ノーマル

左から順に

・パターンメッシュ

・レベル

・法線

・ノーマル出力



f:id:ninotk:20210919173345j:plain

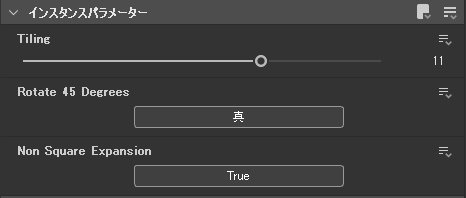

十字の模様のパターンは「ライブラリ」から「ジェネレーター」→「パターン」→「Mesh 1」を選択。インスタンスパラメーターは

・Tiling を 11 に

・Rotate 45 Digrees を 真 に

f:id:ninotk:20210919173626j:plain



レベルはレベルヒストグラムを調整して、良い具合に。

f:id:ninotk:20210919175049p:plain



法線は強度を 2 くらいに。(凹凸の大きさが調整できます)

「アルファチャンネルのコンテンツ」を「入力を使用してアルファを塗りつぶす」に設定する。(こっちでないと、他のノードのパラメータを設定できないため)

f:id:ninotk:20210919175315p:plain



ノーマル出力は特に変更することはなし。

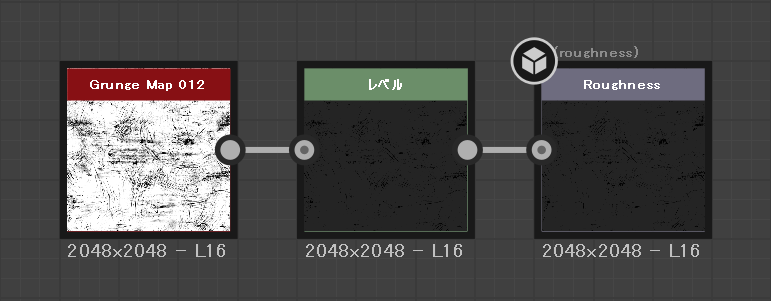

ラフネス

左から順に

グランジマップ

・レベル

・ラフネス出力

f:id:ninotk:20210919175409p:plain



グランジマップは「ライブラリ」の「ノイズ」から「Grunge」と検索すると表示されます。特にパラメータの変更はありません。



レベルはレベルヒストグラムを調整して、良い具合に。

f:id:ninotk:20210919175830p:plain



ラフネス出力は特にパラメータの変更はなし

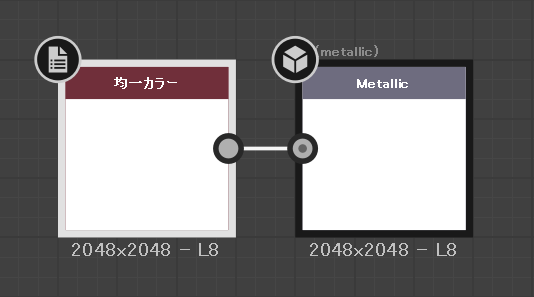

メタリック

左から順に

・均一カラー

・メタリック出力

f:id:ninotk:20210919175949p:plain



均一カラーは「グレースケール」に設定して、出力カラーを 255 に。

(白に近いほどメタルのツルツルに仕上がっていきます)

f:id:ninotk:20210919180136p:plain

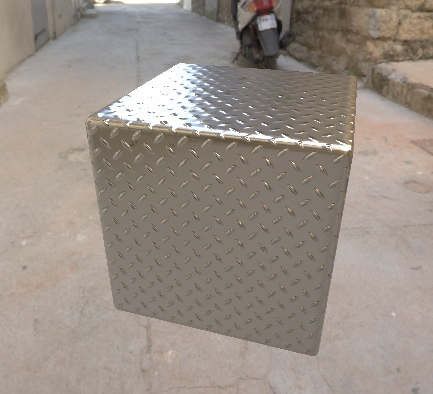

結果

結果としてはこんな仕上がりになりました。

f:id:ninotk:20210919180249p:plain



【Substance Desinger】3Dビューに環境(HDRI)を表示する方法

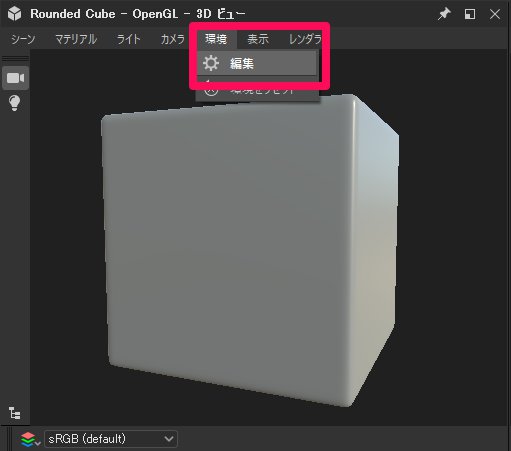

1.3Dビューから「環境」→「編集」をクリックします。

f:id:ninotk:20210919125339j:plain

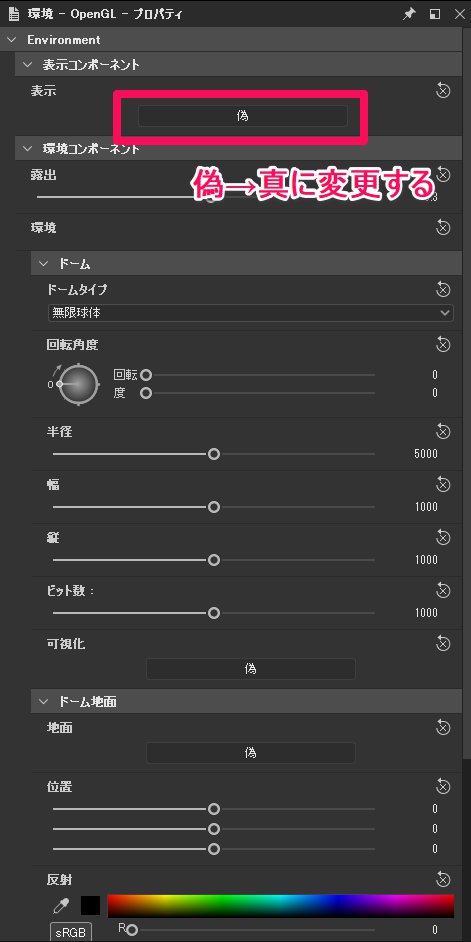

2.表示コンポーネントの表示を「偽」から「真」に変更

ウィンドウの右にあるプロパティが「Environment」になるので、

表示コンポーネントの表示を「偽」から「真」に変更します。

f:id:ninotk:20210919125650j:plain

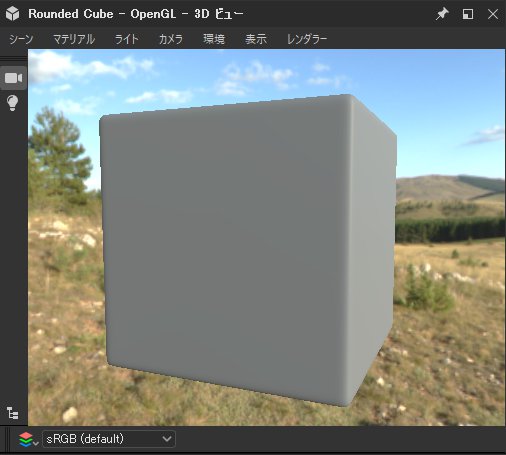

これで環境マップが表示されました。

f:id:ninotk:20210919130015j:plain

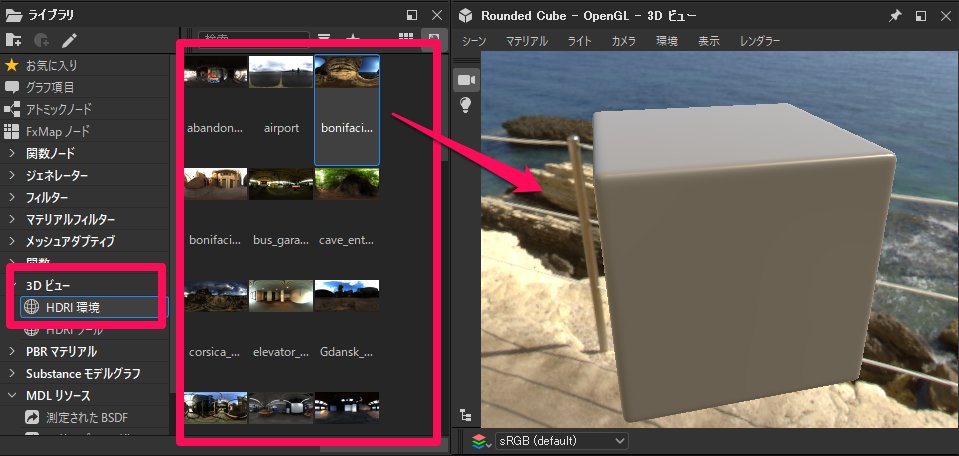

3.環境マップを変更するには

環境マップを変更する場合は、「ライブラリ」から「3Dビュー」の中にある「HDRI環境」を選択します。

デフォルトで用意されている環境マップがいくつかあるので、好きなものを3Dビューにドラッグします。

f:id:ninotk:20210919130337j:plain















DaVinciResolve Studio 17.3が立ち上がらなくなって、試したこと

2021/08/25



DaVinciResolve Studio 17のアップデート通知が来たので17.3にアップデートしたところ、ソフトが立ち上がらなくなった。



(起動画面は表示されるが、その後のデータベースの画面が表示されることがなく、音沙汰ない状態になってしまった)



結論からいうと、いままで作業していた17.2.2を再度インストールしなおした形で落ち着きました。



古いバージョンは下記のダウンロード情報をさかのぼればダウンロードできる。

www.blackmagicdesign.com







試したこと(いずれも失敗)

・パソコンの再起動

・ウィルス対策ソフト(avast)を無効化して再起動

・デバイスマネージャーから「デバイスアダプター」のIntelHDGraphicsを無効にする

・DaVinci Resolve 17.3 の再インストール

・グラフィックドライバの更新(NVIDIA Studioドライバのアップデート)



17.3の不具合なのかなぁ...
